1000V 60A 60KW 고전압 DC 전원 공급 장치 기본 매개변수: 입력 AC 380V±10%, 주파수 45Hz-65Hz, 출력 1000V 60A, 총 전력 60KW; RS485 프로그램 제어, 전압 및 전류 조정 가능.

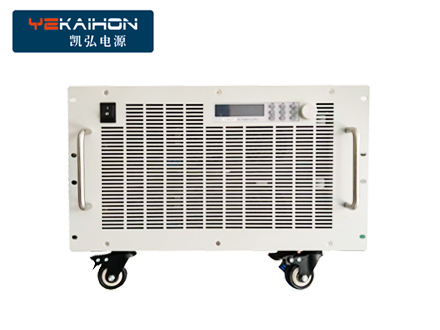

1000V 60A 60KW 고전압 DC 전원 공급 장치
기본 매개변수: 입력 AC 380V±10%, 주파수 45Hz-65Hz, 출력 1000V 60A, 총 전력 60KW; RS485 프로그램 제어, 전압 및 전류 조정 가능.
| 근무 환경 |
상대습도 |
≤95%RH, 결로 현상 없음 |
| 고도 |
2000m 이상의 고도에서는 용량 감소를 고려해야 합니다. |
|
| 냉각 방식 |
강제 공랭 |
|
| 작동 온도 |
-25℃~+55℃, +55℃ 이상 사용 시 용량 감소 |
|
| 통신 입력 |
입력 전압 범위 |
260Vac~530Vac, 3L+PE |
| 주파수 범위 |
45Hz~65Hz |
|
| 역률 |
≥0.99 |
|
| 능률 |
>95% |
|
| THD |
5% 이하 |
|
| DC 출력 |
출력 전력 |
60kW |
| 전압 범위 |
50Vdc~1000Vdc, 전압 조정 단계는 0.1Vdc |
|
| 출력 전류 제한 |
0.6~60A 연속 조정 가능 |
|
| 현재 공유 |
불균형 정도 <±5% |
|
| 전압 조절 정확도 |
<±0.5% |
|
| 현재 안정성 정확도 |
≤±1% |
|
| 감시 장치 |
의사소통 방식 |
CAN 버스(RS485 또는 232) |
| 경보 및 보호 |
과전압/저전압 보호 |
자동 종료 보호, 정상 입력 후 자동으로 작동 재개 |
| 출력 과전압 보호 |
장치가 자동으로 종료되고 잠기므로 작동을 재개하려면 전원을 다시 공급해야 합니다. |
|
| 과전류 및 단락 보호 |
장치가 자동으로 종료되고 잠기므로 작동을 재개하려면 전원을 다시 공급해야 합니다. |
|
| 과열 보호 |
자동 종료 보호, 온도가 정상으로 돌아온 후 자동으로 작동 재개 |
|
| 제품 안정성 |
MTBF(평균 고장 간격) |
500,000시간 이상 |
| 전체 치수 |
크기 |
높이: 264mm * 너비: 430mm * 길이: 560mm |

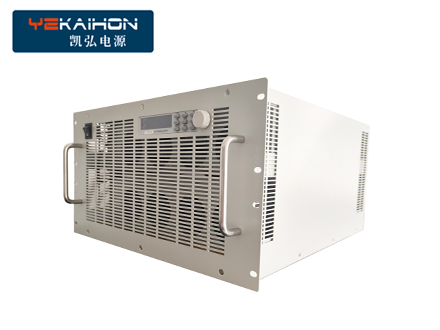

1000V 60A 60KW 고전압 DC 전원 공급 장치
사용 지침
이러한 유형의 전문 전원 공급 장치는 일반적으로 높은 통합성과 지능을 갖추고 있으며 일반적으로 작동 프로세스는 다음과 같습니다.
준비작업 : 배선 및 점검
●입력 배선: 전원 공급 장치를 일치하는 산업용 전력망(예: AC 380V ± 10% 3상 전원)에 연결합니다.
●출력 배선: 전원 출력 단자를 부하 장치에 안정적으로 연결하려면 60A 이상의 전류를 전달할 수 있는 전용 케이블을 사용하십시오. 접촉 불량으로 인한 과열을 방지하려면 양극 및 음극 연결이 정확하고 안전한지 확인하십시오.
●접지: 전원 공급 장치의 보호 접지 단자는 작동 안전을 보장하기 위해 잘 접지되어야 합니다.
전원 켜기 및 매개변수 설정: 두 가지 주요 방법
●로컬 작동: 전원 패널의 터치 스크린, 버튼, 손잡이를 통해 원하는 출력 전압(0-1000V)과 출력 전류(0-60A)를 직접 설정합니다. 정전압(CV) 모드와 정전류(CC) 모드 중 하나를 선택할 수 있으며, 전원이 자동으로 전환되어 설정값을 유지합니다.
●원격/프로그래밍 가능 작동: 전원 백플레인(예: RS485, RS232, 이더넷 등)의 통신 인터페이스를 통해 CAN), 컴퓨터 또는 PLC(프로그래밍 가능 논리 컨트롤러)에 연결합니다. 상위 컴퓨터 소프트웨어에서는 다음을 수행할 수 있습니다.
복잡한 프로그래밍에는 SCPI 및 ModBus와 같은 표준 명령을 사용합니다. 출력 전압/전류 파형(예: 스텝파, 펄스파)을 사용자 정의하여 실제 작업 조건을 시뮬레이션합니다. 자동화된 테스트 시스템과 원활하게 통합됩니다.
출력 및 모니터링 시작
●모든 매개변수 설정이 올바른지 확인한 후 "출력" 또는 "실행" 버튼을 눌러 전원 공급을 시작합니다.
●패널 디스플레이나 상위 컴퓨터 소프트웨어를 통해 전압, 전류, 전력 및 기타 데이터를 실시간으로 모니터링합니다. 많은 전원 공급 장치는 나중에 분석을 용이하게 하는 데이터 기록 기능을 지원합니다.
안전한 종료
●테스트 또는 생산이 완료되면 먼저 출력을 정지한 후 전원 스위치를 꺼주세요.
●전원을 먼저 차단하고 배선을 나중에 분리하는 원칙을 엄격히 준수하며, 전기로 작동하지 마십시오.
핵심 장점 및 주의사항
●효율성과 안정성: IGBT와 같은 첨단 기술을 채택하여 전체 부하 효율이 95% 이상에 도달할 수 있으며 오랫동안 안정적으로 작동할 수 있습니다. 출력 전압/전류의 높은 정확도(안정적인 전압<± 0.5%, 안정적인 전류 ≤± 1%).
●풍부한 기능: 과전압, 과전류, 과열 및 단락과 같은 다양한 보호 기능을 갖추고 있습니다. 더 높은 전류를 얻기 위해 여러 장치의 병렬 확장을 지원합니다. 일부 고급 모델에는 전기 에너지를 그리드에 피드백하여 에너지를 절약하고 소비를 줄일 수 있는 양방향 기능이 있습니다.
●참고:
전문적인 작동: 숙련된 전문가가 작동해야 합니다.
환경 요구 사항: 통풍과 열 방출이 원활하도록 장비의 작동 온도, 습도 및 고도 요구 사항에 주의하십시오.
장비 매칭: 부하 장비의 전압, 전류, 전력이 전원 공급 범위 내에 있는지 확인하고 일정 마진을 확보하십시오.
